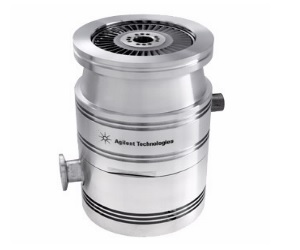

TwisTorr 74 FS-涡轮分子泵TwisTorr 74 FS

优势速览：

• 创新的 TwisTorr 技术 — 对小分子气体能提供高压缩比，而非常小巧的转子设计则实现了高性能和最小的系统占用空间。
• 高前级耐压 — 允许使用更小的前级泵，从而降低了系统成本和尺寸。
• 安捷伦悬浮轴承系统 — 低振动，低噪音，最佳的轴承工作条件，延长泵的使用寿命，实现使用维护成本优化，最大程度减少系统停机时间，并保证长时间稳定的抽气性能。
• 独有的轴承和干式润滑剂 — 免维护、免油，实现任意角度安装。

技术特点：

• 技术规格
•

技术规格
抽速	KF40	CFF 2.75"	ISO 63	CFF 4.5"
N2 He H2 Ar	44 L/s 33 L/s 28 L/s 40 L/s	50 L/s 40 L/s 31 L/s 51 L/s	60 L/s 54 L/s 42 L/s 59 L/s	60 L/s 54 L/s 42 L/s 59 L/s
最高气体通量 (*)	风冷 （环境温度 35 °C）		水冷 （水温 25 °C/环境温度 35 °C）
N2	130 sccm		130 sccm
Ar	80 sccm		80 sccm
(*) 前级泵 5 m3/h
压缩比与前级耐压 (**)
N2 He H2 Ar	1.0 × 109 2.0 × 105 1.0 × 104 > 1.0 × 109		> 12 mbar > 10 mbar > 04 mbar > 14 mbar
(**) 前级耐压是指涡轮分子泵仍能产生 100 压缩比的压力，该压力在水冷模式下估算得出
极限真空（使用推荐的前级泵）	< 5 × 10-10 mbar < 3.75 × 10-10 Torr)
抽气口法兰	KF 40、ISO 63、CFF 4.5”、CFF 2.75”
前级管道法兰	KF 16 NW
转速	70000 rpm（1167 Hz 驱动频率）
启动时间	< 2 分钟
推荐的前级泵	Agilent DS 40M/DS 102 旋片泵 Agilent IDP-3/IDP-7 涡旋式干泵
操作位置	任意位置
操作环境温度	+5 °C 至 +35 °C
空气相对湿度	0%–90%（无冷凝）
烘烤温度	在入口法兰处，ISO 为 80 °C（CFF 为 120 °C）
润滑油	永久性润滑
冷却要求
风冷	加压空气冷却（环境温度 5–35 °C） 气流温度 +5° C 至 +35 °C
水冷	水温 +15 °C 至 +25 °C 水流速最低 65 L/h
噪声声压级（全速运行时距离 1 m 处）	40 dB(A)
储存温度	-40 °C 至 +70 °C
最高海拔	3000 m
重量 kg（磅）	ISO 63 CFF 4.5” CFF 2.75” KF 40		2.05 (4.50) 3.50 (7.70) 3.34 (7.35) 2.37 (5.22)
规范符合性
CE、C-CSA-US、RoHS 符合 2011/65/UE 要求

• * 平均值 ± 4 dB(A) 标准差
