里其乐真空泵VC202-VC303使用说明
发布时间：2021-12-16
- 里其乐真空泵VC202-VC303使用说明
- VC202-VC303真空泵的进气口附有一个滤网，在汽缸部分装有一隔音罩，排气侧装有一组油气分离器，可使油再次循环回循环系统且能有效地将油气分离。在泵汽缸及马达之间，高效率的冷却风扇将冷却风经风扇面板吸入，將循环油冷却。进气囗含有标准内置式的逆止阀，可避免因泵停机时润滑油进入汽缸，当泵再次启动时，产生油压锁死而损坏叶片。气镇阀（U）亦为标准配备，可防止任何水汽冷凝于泵内而造成油的乳化，如果应用中需容忍较高的水汽，则气镇阀可根据需要调整。所有泵都为直连式、三相，标准的TEFV马达经由联轴器带动。选择配备：
- 下列的选择可根据需要提供：真空调压阀（ZRV），外附式逆止阀（ZRK），粉尘过滤器（ZFP），进气侧过滤器（ZVF），直连式马达启动器（ZMS），各类真空表（ZVM）及压力錶 (ZDM)
- 安 裝
- 请遵照相关国际标准操作及安裝真空泵
- 1.真空源接点(A)吸入孔(D)上。处理过的气体可经由排气口(B)或排气口管路排放于大气中。
- 太长及/或口径小的管路易造成泵的排气量降低, 应避免使用。 排气侧(B)不可有障碍物阻挡。

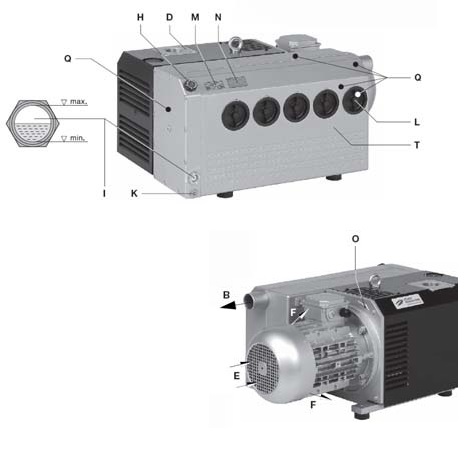

- 2.润滑油可自油箱的注油口(H)注入, 直到油位出现在油视镜(I)上线处。 注入后, 请确实将注油口锁紧。
- 3.电源资料标示在名牌(N)或马达铭牌上。 马达符合DIN/VDE 0530、保护等級IP54及绝缘等級。接线图位于马达接线盒內(有特殊插座者除外), 确定马达电源与工厂电源是否相容 (如电压﹑频率、允许电流等)。
- 4.为保护马达请经由马达启动器启动。建议用热过载马达启动器 ,以保护马达和线路．
- 所有在启动器上之电线 , 请用高规格品。我们建议马达启动器之过載电流保护器有延迟裝置 , 因在冬天刚启动时 ,短时间马达电流会超过额定值。
- 首次启动 ( 如 X, Y 图)
- 首次启动泵时 , 请迅速开启及关闭泵 , 以检查马达转向与转向指示(O)是否相符 , 避免泵逆转。
- 真空源接点在(A)。
- 泵在正确的转向下运转2分钟后, 停止泵，并从注油口（Ｈ）将油注入到正确的油位（可以从油位镜处查看），重复操作直到油冷却器加满
- 真空调压阀(选择配备):可依调压阀上的指示调整真空度。
